Як обжати виту пару?

Для початку давайте розберемося, що представляєсобою кручена пара. Цей кабель зв'язку складається з однієї або декількох пар ізольованих провідників. Провідники скручені між собою і покриті пластиковою оболонкою. Мережевий кабель, який використовується для з'єднання з Інтернетом, складається з чотирьох пар провідників.

Перш ніж обжати виту пару, потрібно визначитися, в яких цілях ви будете її використовувати. є два основних типи обтискача роз'єму кручений пари:

•
  прямий лінк - для з'єднання комп'ютера і світча / хаба / маршрутизатора
•
  перехресний лінк (кросовер) - для з'єднання двох комп'ютерів між собою

При прямому лінк обидва кінці кручений пари обжимаються за однією схемою, при перехресному - за різними. зазвичай при обтискача кручений пари для прямого лінка провідники витої пари розташовуються в наступному порядку:

•

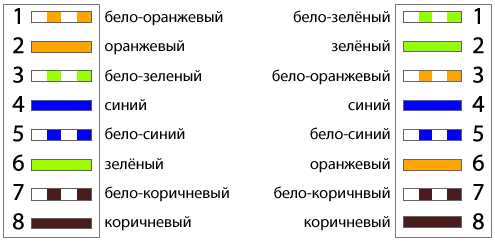

  біло-помаранчевий / помаранчевий / біло-зелений / синій / біло-синій / зелений / біло-коричневий / коричневий


при перехресному лінк один кінець кручений пари обжимається за попередньою схемою, а другий - за іншою:

•
  біло-зелений / зелений / біло-помаранчевий / синій / біло-синій / оранжевий / біло-коричневий / коричневий


В принципі, сучасні мережеві карти можуть «розуміти» і прямий лінк при з'єднанні двох комп'ютерів, але краще перестрахуватися.

Отже, як обжати виту пару в домашніх умовах? Для цього вам знадобляться власне кабель, кілька конекторів RJ-45 і спеціальний інструмент під назвою обтискні кліщі (обжимка, крімпер).

Обтискні кліщі складаються з трьох робочих областей, у кожній з них - свої функції. У рукоятки розташовується ніж для обрізання провідників, а у деяких моделей є ще і виїмка, призначена для того, щоб знімати зовнішню ізоляцію з круглого кабелю. У центрі обтискача є спеціальне гніздо, В якому і обжимается роз'єм. А в верхній частині крімпер є область, яка допомагає зачистити зовнішню ізоляцію кручений пари.

Отже, щоб обжати виту пару, потрібно спочаткуакуратно обрізати кінець кабелю за допомогою вбудованого ножа. Потім слід зачистити приблизно три сантиметри кабелю від ізоляції за допомогою спеціального ножа. В принципі, можна замінити його звичайним ножем або ножицями.

Після цього слід розвести, розплести івирівняти пари провідників. Потім потрібно розподілити проводки за кольорами відповідно до потрібної схемою і вирівняти. Щільно стиснувши вирівняні провідники, треба обрізати їх кінчики за допомогою вбудованого в обтискача ножа, залишивши близько 1 см розплетених провідників.

Після цього вирівняні провідники вставляються вконнектор RJ-45. Зрізи провідників повинні дійти до кінця балок. Простежте, щоб оболонка кабелю вийшла за засувку, призначену для фіксації, і теж дійшла до упору. Потім потрібно знову перевірити, чи правильно розкладені провідники за кольорами і помістити коннектор в обтискача до упору. Після цього стисніть ручки обтискних кліщів, поки кабельний фіксатор вилки не почуєте.

Але буває так, що обтискача у вас немає, а обжативиту пару потрібно ну просто конче. Тоді для обтискача можна використовувати тонку викрутку. Цей спосіб більш трудомісткий і менш ефективний, але в екстреній ситуації може стати в нагоді. Як обжати виту пару за допомогою викрутки?

Як і в попередньому випадку, потрібно зачиститиізоляцію, розкласти провідники за кольорами і вставити їх в коннектор. Після цього слід втопити пластиковий фіксатор коннектора і зубчики контактів таким чином, щоб вони не виступали над його поверхню. Для цього потрібно натискати на них поперек кінцем викрутки. Після цього потрібно розгорнути викрутку вздовж і остаточно втопити контакти, щоб зубці увійшли в ізоляцію. Тиснути потрібно сильно, але акуратно.

Перевірити, чи вдалося вам обжати виту пару правильно, можна за допомогою спеціального пристрою - тестера. Хоча в деяких випадках навіть тестер не потрібен - погано працює або зовсім не працює мережа і так покаже, що кабель обжатий погано або неправильно.
