Як зробити телескоп своїми руками Напевно, кожен у своєму житті хоча б трохи цікавився астрономією і хотів мати при собі інструмент, який дозволив би розглянути ближче загадки зоряного неба.

Добре, якщо у вас є бінокль або підзорнатруба - навіть в такі досить слабкі астрономічні інструменти вже можна милуватися красою зоряного неба. Але якщо ваш інтерес до цієї науки досить сильний, а доступу до інструмента немає зовсім або наявні інструменти не задовольняють вашу цікавість, вам все ж знадобиться більш потужний інструмент - телескоп, Який можна зробити самостійно в домашніх умовах. У нашій статті покрокова інструкція з фото і відео про те, як зробити телескоп своїми руками.

Телескоп заводського виготовлення обійдеться вамдосить дорого, тому його покупка доречна лише в разі, якщо ви хочете займатися астрономією на любительському або професійному рівні. Але для початку, щоб набути початкових знань і навички, і, нарешті, зрозуміти чи дійсно астрономія - це ваше, вам варто спробувати виготовити телескоп своїми руками.

У багатьох дитячих енциклопедіях та інших наукових виданнях ви можете знайти опис виготовлення найпростішого телескопа. Уже такий інструмент дозволить побачити кратери на Місяці, диск Юпітера і 4 його супутника, диск і кільця Сатурна, серп Венери, Деякі великі і яскраві зоряні скупчення і туманності, зірки, Невидимі неозброєним оком. Відразу ж варто звернути увагу, що такий телескоп не може претендувати на якість зображення в порівнянні з телескопами заводського виготовлення в наслідок невідповідності призначення оптики, яка буде використовуватися.

пристрій телескопа

Для початку - трохи теорії. Телескоп, як на фото, складається з двох оптичних вузлів - об'єктива і окуляра. Об'єктив збирає світло від об'єктів, від йогодіаметра прямо залежить максимальне збільшення телескопа і то, наскільки слабкі об'єкти можна буде спостерігати. Окуляр збільшує зображення, що формується об'єктивом, за ним в оптичній схемі слід очей людини.

Існує кілька типів оптичних телескопів, два з найбільш поширених - рефрактор і рефлектор. Об'єктив рефлектора представлений дзеркалом, арефрактора - системою лінз. У домашніх умовах виготовлення дзеркала для рефлектора - досить трудомісткий і точний процес, який під силу не кожному. На відміну від рефлектора, недорогі лінзи для рефрактора неважко придбати в магазині оптики.

збільшення телескопа дорівнює відношенню Fоб / Fок (Fоб - фокусна відстань об'єктива, Fок - окуляра). Наш телескоп матиме мксімальное збільшення порядку 50х.

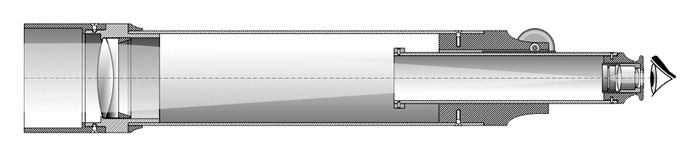

Схема телескопа-рефрактора заводського виготовлення

Для виготовлення об'єктива необхідно придбатизаготовку лінзи для окулярів з силою 1 діоптрій, що відповідає фокусної відстані 1 м. Такі заготовки зазвичай мають діаметр близько 70 мм. На жаль, лінзи виготовляються у вигляді менісків, слабо підходять під таке застосування, але можна зупинитися і на них. Якщо у вас є длиннофокусная двоопуклої лінзи, рекомендується використовувати саме її.

Окуляром може послужити звичайне збільшувальне скло (лупа) невеликого діаметра близько 30 мм. Хорошим варіантом може бути також окуляр від мікроскопа.

В якості корпусу можна використовувати дві труби з цупкого паперу,одна коротка - близько 20 см (окулярний вузол), друга близько 1 м (основна частина труби). Коротка труба вставляється в довгу. Корпус можна виготовити або з широкого листа ватману, або з рулону шпалер, згорнутого в трубу в кілька шарів і проклеенного клеєм ПВА. Кількість шарів підбирається вручну, поки труба не стане досить жорсткою. Внутрішній діаметр основної труби повинен бути дорівнює діаметру очкової лінзи.

Об'єктив (очкова лінза) кріпиться в першій трубі опуклою стороною назовні за допомогою оправи - кілець діаметром, рівним діаметру лінзи і товщиною близько 10 мм. Відразу за лінзою встановлюється диск - діафрагма з отвором по центру діаметром 25 - 30 мм - ценеобхідно з метою зменшення значних спотворень зображення, одержуваних за рахунок одиночної лінзи. Це позначиться на зменшенні кількості світла, що збирається об'єктивом. Об'єктив встановлюється ближче до краю основної труби.

Окуляр встановлюється в окулярном вузлі ближче дойого краю. Для цього вам доведеться виготовити з картону кріплення для окуляра. Воно буде складатися з циліндра рівного по діаметру окуляра. Цей циліндр буде кріпитися до внутрішньої сторони труби двома дисками діаметром рівним внутрішньому діаметру окулярного вузла з отвором рівним по діаметру окуляра.

Фокусування буде проводитися зміноювідстані між об'єктивом і окуляром, за рахунок руху окулярного вузла в основній трубі, а фіксація буде відбуватися за рахунок тертя. Фокусування зручно виконувати на яскравих і великих об'єктах, таких як Місяць, яскраві зірки, прилеглі будівлі.

При побудові телескопа необхідно враховувати, що об'єктив і окуляр повинні бути паралельні один одному, а їх центри повинні знаходитися строго на одній лінії.

Можна також поекспериментувати з діаметромотвори діафрагми і знайти оптимальний. Якщо використовувати лінзу з оптичною силою 0.6 діоптрії (фокусна відстань дорівнює 1 / 0.6, а це близько 1.7 м) - це дозволить збільшити отвір діафрагми і підвищити збільшення, однак збільшить довжину труби до 1.7 м.

Варто завжди пам'ятати, що в телескоп і будь-який інший оптичний прилад не можна дивитися на сонце. Це моментально зашкодить ваш зір.

Отже, ви познайомилися з принципом побудовипростого телескопа і можете тепер зробити його своїми руками. Існують інші варіанти телескопа з очкових лінз або телеоб'єктивів. Будь-які деталі виготовлення, а також іншу цікаву для вас інформацію ви можете знайти на сайтах і форумах по астрономії і телескопобудування. Це дуже широка область, нею займаються як зовсім новачки, так і професійні астрономи.

І пам'ятайте, варто лише зануритися в невідомий вамраніше світ астрономії - і при вашому бажанні він покаже вам безліч скарбів зоряного неба, навчить техніці спостережень, фотографування абсолютно різноманітних об'єктів і багато чому іншому, про що ви навіть не здогадувалися.

Ясного неба вам!
