саморобний телескоп

Як Ви вже напевно знаєте, в телескопах-рефлекторах об'єктив представлений дзеркалом. Виготовити саморобний телескоп-рефлектордосить складно, особливо якщо вручну робити для нього дзеркала, проте безперечною перевагою саморобного телескопа-рефлектора перед таким же саморобним телескопом-рефрактором є його більше в порівнянні з рефрактором оптичне збільшення.

Саморобні телескопи-рефлектори любителі астрономії будують, в основному, за системою Ньютона. Саме Ісаак Ньютон приблизно в 1670 році вперше створив телескоп-рефлектор. Це дозволило йому позбутися від хроматичних аберації (Вони ведуть до зниження чіткості зображення, до появи на ньому кольорових контурів або смуг, яких на реальному предметі немає) - головного недоліку існуючих на той час телескопів-рефракторів.

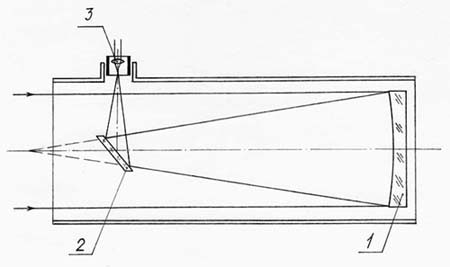

Схема «ньютоновского» рефлектора виглядає так:

У цій схемі дзеркало 1 - це об'єктив, такожзваний головним дзеркалом. Це дзеркало є параболічним або сферичним. Зеркало 2 називається діагональним дзеркалом - це дзеркало направляє пучок відбитих променів через окуляр до спостерігача. Елемент, позначений цифрою 3, - окулярний вузол.

Фокус головного дзеркала і фокус окуляра, вставленого в окулярний тубус, повинні збігатися. Фокус головного дзеркала визначається як вершина конуса відображених дзеркалом променів.

Діагональне дзеркало виготовляється невеликих розмірів, воно є плоским і може мати прямокутну або ж еліптичну форму. Встановлюється діагональне дзеркало на оптичної осі головного дзеркала (об'єктива), під кутом 45 & deg до неї.

Звичайне побутове плоске дзеркало не завжди підходить для використання в якості діагонального дзеркала в саморобному телескопі - для телескопа потрібна оптично більш точна поверхню. Тому в якості діагонального дзеркала можна використовувати плоску поверхню плоско-увігнутої або плоско-вигнутою оптичної лінзи, Якщо попередньо покрити цю площину шаром срібла або алюмінію.

Розміри плоского діагонального дзеркала для саморобного телескопа визначаються з графічного побудови конуса променів, які відбиваються головним дзеркалом. При прямокутної або еліптичної форми дзеркала сторони або осі співвідносяться один до одного як 1: 1,4.

Об'єктив і окуляр саморобного телескопа-рефлектора монтуються в трубі телескопа взаімоперпендікулярних. Для кріплення головного дзеркала саморобного телескопа потрібно оправа, дерев'яна або металева.

Для виготовлення дерев'яної оправи головного дзеркала саморобного телескопа-рефлектора Ви можете взяти круглу або восьмигранну дощечкутовщиною не менше 10 мм і на 15-20 мм більше, ніж діаметр головного дзеркала. Головне дзеркало закріплюється на цій дощечці 4 відрізками товстостінної гумової трубки, натягнутими на шурупи. Для кращої фіксації під головки шурупів можна підкласти пластмасові шайби (саме дзеркало затискати ними не можна).

Труба саморобного телескопа виготовляється з відрізка металевої труби, з декількох склеєних між собою шарів картону. Можна також виготовити трубу металево-картонну.

Три шари щільного картону слід склеїти міжсобою столярним або казеїновим клеєм, потім вставити картонну трубу в метталіческіе кільця жорсткості. З металу також роблять чашу для оправи головного дзеркала саморобного телескопа і кришку труби.

Довжина труби (тубуса) саморобного телескопа-рефлектора повинна бути дорівнює фокусної відстані головного дзеркала, а внутрішній діаметр труби - 1,25 діаметра головного дзеркала. Зсередини тубус саморобного телескопа-рефлектора слід «зачорнити», тобто обклеїти матовою чорної папером або ж пофарбувати чорною матовою фарбою.

Окулярний вузол саморобного телескопа-рефлектора в найпростішому виконанні може бути заснований,як то кажуть, «на терті»: рухлива внутрішня трубка переміщується вздовж нерухомої зовнішньої, забезпечуючи необхідну фокусування. Окулярний вузол також може бути нарізним.

Саморобний телескоп-рефлектор перед використанням необхідно встановити на спеціальну підставку - монтировку. Ви можете придбати як готову заводськумонтировку, так і виготовити її самостійно, з підручних матеріалів. Детальніше про види монтувань для саморобних телескопів Ви зможете прочитати в наших наступних матеріалах.

Країна порад нагадує Вам, що дивитися на Сонце без використання спеціальних сонцезахисних фільтрів вкрай небезпечно для здоров'я Ваших очей!
